آموزش پیدا کردن آداپتور مناسب برای تابلو های ثابت

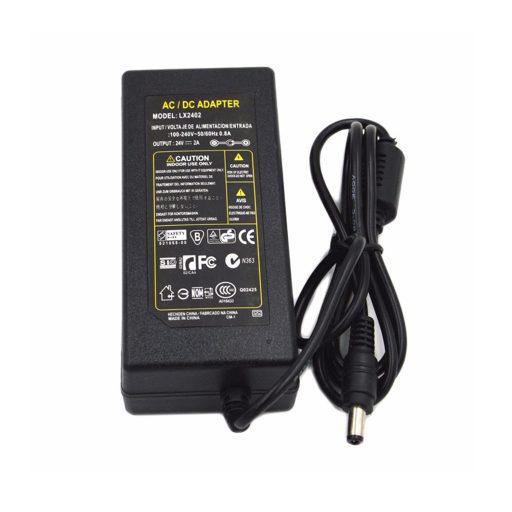

آداپتور | هایپر ال ای دی

آداپتور مناسب برای تابلو های ثابت

اگر در پی یافتن آداپتور مناسب برای تابلو ثابت خود هستید اول باید با روند محاسبه ولتاژ و آمپر المان های الکترونیکی آشنا شوید .

در مدار الکترونیکی وقتی قطعات با هم سری شده جریان ثابت می ماند و ولتاژ جمع می شود .

در مدار موازی ولتاژ ثابت است و جریان جمع میشود.

معمولا برای ساخت تابلو ثابت روش های گوناگونی استفاده می شود که معروف ترین آن ها سری کردن سه ال ای دی با هم و سپس با یک مقاومت برای فیکس شدن ۱۲ ولت برای راه اندازی مدار می باشد . سپس همه این ال ای دی های سری شده با هم موازی می شوند .

البته می توان با یه طراحی ساده ولتاژ تابلو را روی ۲۴ یا ۳۶ ولت نیز فیکس کرد اما این روش معمولا توصیه نمیشود که در بحث آمورش تابلو و یا انتخاب مقاومت به آن اشاره می شود.حال با علم به اینکه جریان ال ای دی های کلاهی و اوال بین ۱۵تا ۲۰ میلی آمپر است به انتخاب آداپتور مناسبی برای تابلو ی خود میرسیم.

آداپتور ال ای دی

ولتاژ تابلو ی ما ۱۲ ولت است حال باید جریان آداپتور ۱۲ ولت را انتخاب کنیم اگر تابلوی ما به جز رنگ قرمز و زرد است و در دسته های ۳ تایی سری شده اند فرمول آمپر کشی تابلو به صورت زیر می باشد .

تعداد کل ال ای دی های تابلو تقسیم بر ۳ ضرب در ۰٫۰۲

مثلا اگر ۳۰۰ ال ای دی داریم می شود

۱۰۰*.۰۲ =۲ آمپر

اگر دسته های ما ۴ تایی است کل ال ای دی ها را تقسیم بر ۴ میکنیم و سپس ضرب در ۰۰۲

برای رنگ های قرمز و امبر به علت اینکه ۲٫۲ ولت است معمولا ۵ ال ای دی به همراه یک مقاومت سری می شود پس فرمول انتخاب آمپر به صورت زیر است :

تعداد کل ال ای دی ها تقسیم بر ۵ ضربدر ۰٫۰۲

حال که آمپر تابلو مخاسبه شد آداپتور مناسب را تهیه میکنیم .

برای خرید آداپتور های با کیفیت میتوانید از بخش فروشگاه آنها را سفارش دهید.

این نکته را توجه داشته باشید که آداپتور های موجود در بازار معمولا آمپر واقعی با لیبل آداپتور متفاوت است یعنی اگر شما ۳ آمپر جریان نیاز دارید حتما باید از یک آداپتور ۴ آمپر یا ۵ آمپر استفاده کنید .

منبع : لایترونیک
